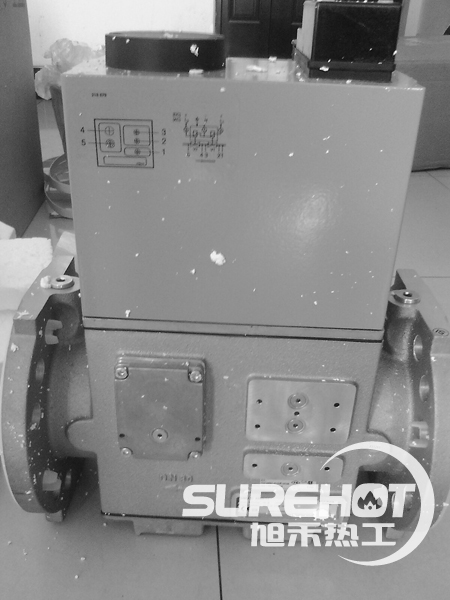

冬斯DMV-D 5100/11

  • 品牌:冬斯(DUNGS)
  • 介质:燃气,天然气,液化气,煤层气
  • 形式:
  • 产品类型:冬斯燃气电磁阀(DUNGS)
  • 品牌所属国:
优惠活动: 8 免费咨询:400 6789 872

为什么选择旭禾热工

  • 1

    电话购买

  • 2

    货到付款

  • 3

    正规代理

  • 4

    保证原装

  • 5

    电话购买

冬斯DMV-D 5100/11产品介绍

产品介绍 -- 冬斯DMV-D 5100/11

DUNGS双电磁阀由两个电磁阀紧凑组合而成。

  • 符合DIN EN 161 A级2类要求的自动切断阀
  • 两个A阀装在一个外壳内
  • 双盘阀技术
  • 高流量值
  • 较大运行过压达0.5bar
  • 快速关闭
  • 快速开启(DMV-D/11)或慢速开启(DMV-DLE/11),带有用于启动燃气量的快速提升
  • 主要流量可调
  • 直流电磁
  • 终端触点可拆除
  • 尺寸小,重量轻

型号表 -- 冬斯DMV-D 5100/11

型号 DN/Rp 开启时间s
DMVD503/11 Rp3/8 - Rp1/2 <1
DMVD507/11 Rp1/2 - Rp1 <1
DMVD512/11 Rp1 - Rp2 <1
DMVD520/11 Rp1 - Rp2 <1
DMVD525/11 Rp2 <1
DMVDLE503/11 Rp3/8 - Rp1/2 <20
DMVDLE507/11 Rp1/2 - Rp1 <20
DMVDLE512/11 Rp1 - Rp2 <20
DMVDLE520/11 Rp1 - Rp2 <20
DMVDLE525/11 Rp2 <20
DMVD5040/11 DN40 <1
DMVD5050/11 DN50 <1
DMVD5065/11 DN65 <1
DMVD5080/11 DN80 <1
DMVD5100/11 DN100 <1
DMVD5125/11 DN125 <1
DMVDLE5040/11 DN40 <20
DMVDLE5050/11 DN50 <20
DMVDLE5065/11 DN65 <20
DMVDLE5080/11 DN80 <20
DMVDLE5100/11 DN100 <20
DMVDLE5125/11 DN125 <20

技术参数 -- 冬斯DMV-D 5100/11

DMV-D/11 两个一级电磁阀无电流连接,快速启动,快速关闭。可通过阀门1(V1)上的主流量调节(D)来人工限定流过燃气量。DMV-D503/11的主流量调节装于阀门2(V2)上。
DMV-DLE/11 两个一级电磁阀无电流连接,慢速启动(L),快速关闭。阀门2(V2)上带快速提升范围的调节开启时间。可通过阀门1(V1)上的主流量调节(D)来人工限定流过燃气量。DMV-DLE503/11的主流量调节装于阀门2(V2)上。
较大工作压力 好500mbar
压力等级 PN 1
电磁阀V1 阀门符合DIN EN 161 A 级2类要求的电动切断阀。
电磁阀V2 阀门符合DIN EN 161 A 级2类要求的电动切断阀。
关闭时间 小于1秒
开启时间
DMV-D.../11 <1S
DMV-DLE.../11 在室温+20ºC及无快速提升情况下大约20秒
快速提升 可调
主流量调节
对DMV-D.../11和DMV-DLE.../11可在V1上调节
对DMV-503/11可在V2上上调节
接触燃气部分的材料
外壳 铝、钢、不含有色金属
阀座密封 NBR基材料适合G260/1的燃气
环境温度 -15ºC到+60ºC
安装位置 磁体垂直好水平位置
过滤 已经安装筛分器。为保护整个气道,我们建议在前端安装燃气过滤器
测试连接点 G1/8,符合DIN ISO 228,V1之前两边,V1和V2之间,V2之后,输入及输出法兰处。压力监控器可安装于输入及输出法兰上。压力监控器安装可部分取消测量和点火燃气连接
点火燃气连接 点火燃气法兰G1/2,符合DIN ISO 228,可装于V1或V2之间的两边。
燃烧器压力监控PBr 接于阀门V2之后,压力监控器GW...A2可装于侧面的转接器或法兰上。
电压/频率 交流电50-60Hz,220-230V,-15%+10%,优选电压,交流240V,交流110-120V,直流48V,直流24-28V
启动时间 100%ED
电气连接 对阀门和压力监控器使用符合DIN EN 175 301-803插塞连接
终点触头 型号K01/1(按DIN检查),可装于V1或V2,DMV-503/11只装于V2上
