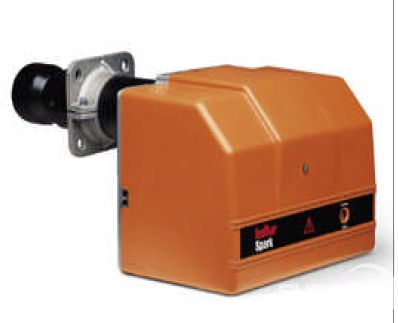

百得SPARK 35DSG

技术参数 - 百得SPARK 35DSG

法兰尺寸 - 百得SPARK 35DSG

型号	百得SPARK 35DSG
I	215	mm
I1	215	mm
L	200-245	mm
M	M12
N	155	mm

外形尺寸 - 百得SPARK 35DSG

型号	百得SPARK 35DSG
A	450	mm
B1	262.5	mm
B2	110	mm
C	780	mm
D	105-350	mm
E	150	mm
F	135	mm

负荷图 - 百得SPARK 35DSG

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 备注 : 以上工作范围曲线是按照EN676标准在测试用锅炉上得到的，对于燃烧器在实际的锅炉上的应用，该曲线仅起指导作用，有时并不严格准确。

火焰尺寸 - 百得SPARK 35DSG

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得SPARK 35DSG

	包装长度(L)	1080	mm
	包装宽度(W)	530	mm
	包装高度(H)	460	mm
	包装重量	40	kg
