百得BT100 DSPG

技术参数 - 百得BT100 DSPG

较小功率输出	533	kW
较大功率输出	1186	kW
较小燃油流量	45	KG/h
较大燃油流量	100	KG/h
较大燃料粘度	1.5	°E
电机额定功率	1.5	kW
电源供应相数	3	N
电力供应频率	50	Hz
电力供应电流	AC
电力供应电压	380	V
重量	150	kg

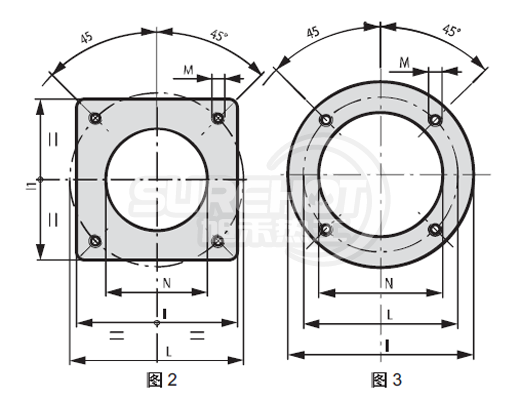

法兰尺寸 - 百得BT100 DSPG

型号	百得BT100 DSPG
M	M16
N	240	mm
L	276	mm
I	320	mm
I1	-	mm

外形尺寸 - 百得BT100 DSPG

型号	百得BT100 DSPG
A	670	mm
B1	365	mm
B2	160	mm
C	1415	mm
D	210-400	mm
E	230	mm
F	195	mm

负荷图 - 百得BT100 DSPG

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 百得BT100 DSPG

4Gr54Sw5bC65a+4" src="http://www.surehot.com/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px; font-size: 12px" ul="" />

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得BT100 DSPG

	包装长度(L)	1730	mm
	包装宽度(W)	1030	mm
	包装高度(H)	880	mm
	包装重量	160	kg
