百得TBL45P

技术参数 - 百得TBL45 P

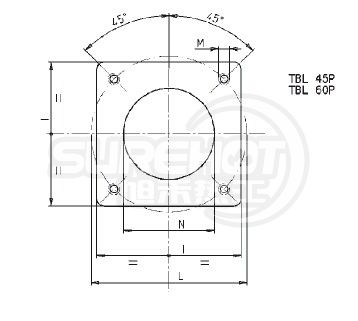

法兰尺寸 - 百得TBL45P

型号	百得TBL45P
I	215	mm
L 小	200	mm
L 大	245	mm
M	M12
N	145	mm

外形尺寸 - 百得TBL45P

型号	百得TBL45P
A	505	mm
A1	260	mm
A2	245	mm
B	435	mm
B1	325	mm
B2	110	mm
C	820	mm
D小	120	mm
D大	350	mm
E	135	mm
F	133	mm

负荷图 - 百得TBL45P

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 备注 : 以上工作范围曲线是按照EN676标准在测试用锅炉上得到的，对于燃烧器在实际的锅炉上的应用，该曲线仅起指导作用，有时并不严格准确。

火焰尺寸 - 百得TBL45P

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得TBL45 P

	包装长度(L)	970	mm
	包装宽度(W)	570	mm
	包装高度(H)	480	mm
	包装重量	44	kg
