百得TBG55

技术参数 - 百得TBG55

较小功率输出	190	kW
较大功率输出	550	kW
较小燃气流量	19	M³/h
较大燃气流量	55	M³/h
电机额定功率	0.55	kW
电源供应相数	3	N
电力供应频率	50	Hz
电力供应电流	AC
电力供应电压	380	V
重量	--	kg

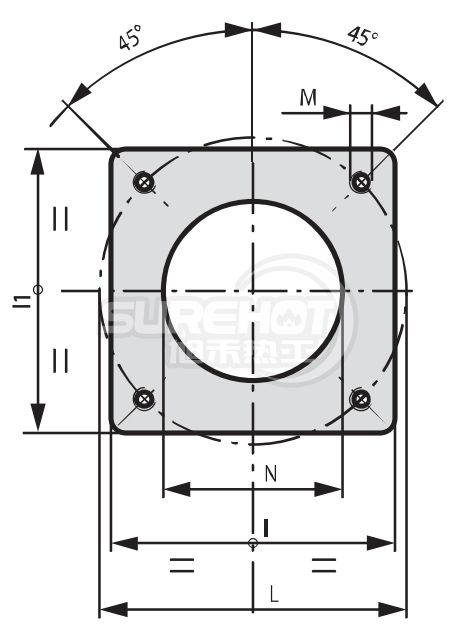

法兰尺寸 - 百得TBG55

型号	百得TBG55
I		mm
I1		mm
L		mm
M		mm
N		mm

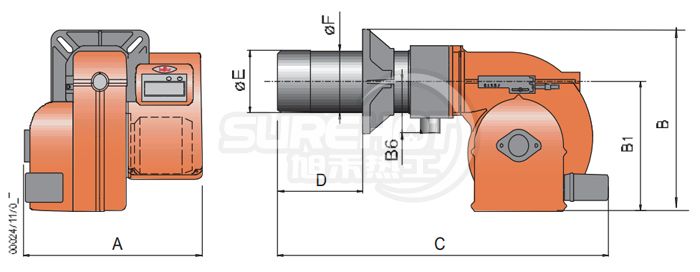

外形尺寸 - 百得TBG55

型号	百得TBG55
A		mm
B		mm
B1		mm
B6		mm
C		mm
D		mm
E		mm
F

负荷图 - 百得TBG55

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 百得TBG55

4Gr54Sw5bC65a+4" src="http://www.surehot.com/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px" />

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得TBG55

	包装长度(L)	--	mm
	包装宽度(W)	--	mm
	包装高度(H)	--	mm
	包装重量	75	kg
