百得SPARK GAS35P

技术参数 - 百得SPARK GAS35P

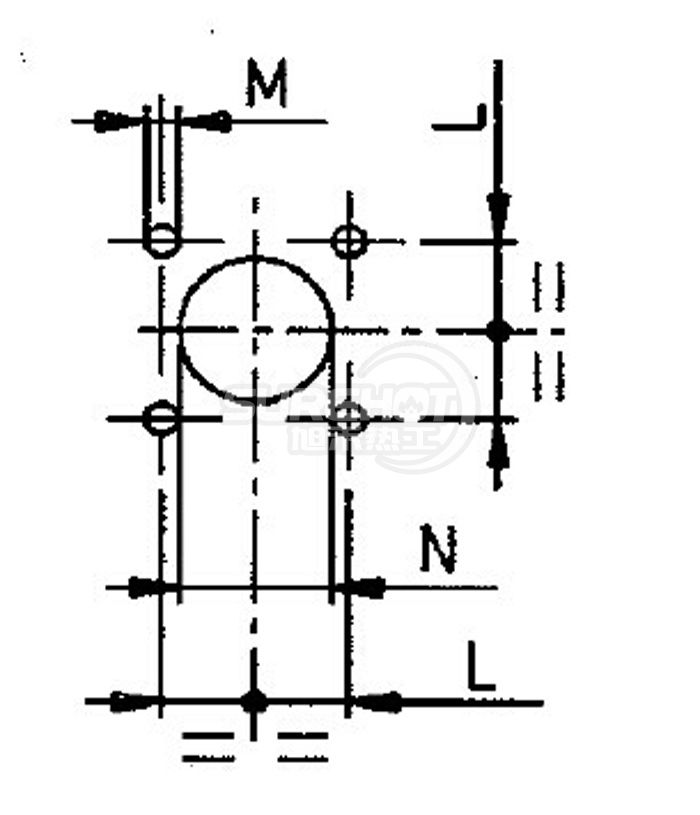

法兰尺寸 - 百得SPARK GAS35P

型号	百得SPARK GAS35P
L较大	175	mm
L较小	140	mm
M	M12	mm
N	150	mm

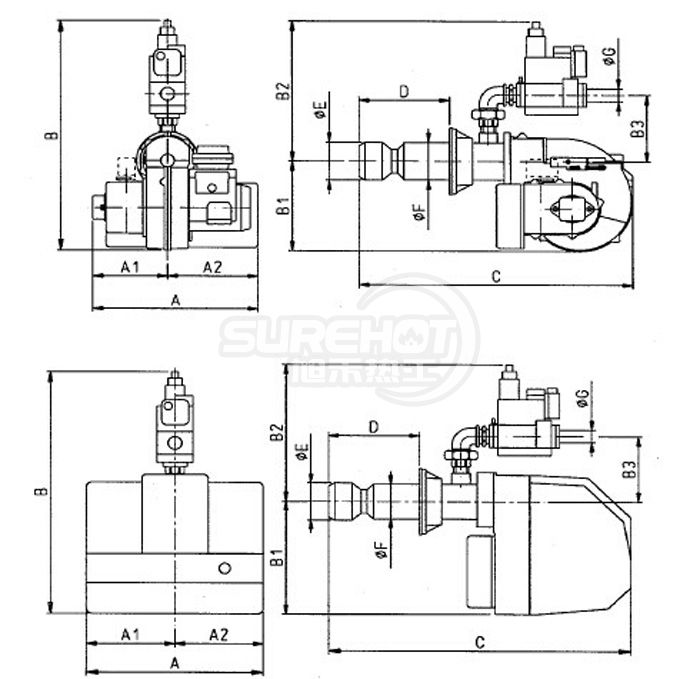

外形尺寸 - 百得SPARK GAS35P

型号	百得SPARK GAS35P
A	490	mm
A1	245	mm
A2	245	mm
B	755	mm
B1	275	mm
B2	480	mm
B3	200	mm
C	965	mm
D较大	300	mm
D较小	130	mm
E	155	mm
F	135	mm
G(R/P)	1”1/4	mm

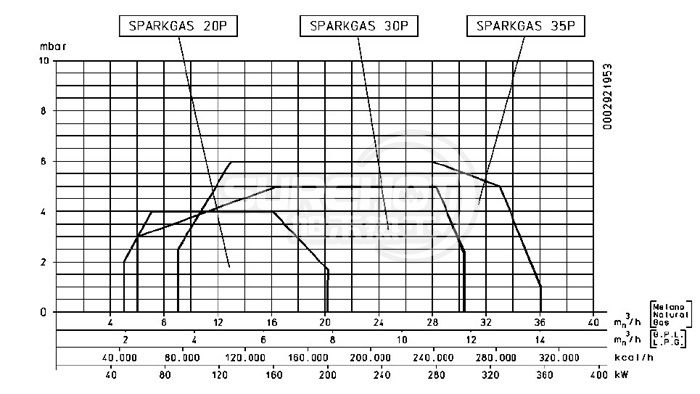

负荷图 - 百得SPARK GAS35P

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 备注 : 以上工作范围曲线是按照EN676标准在测试用锅炉上得到的，对于燃烧器在实际的锅炉上的应用，该曲线仅起指导作用，有时并不严格准确。

火焰尺寸 - 百得SPARK GAS35P

• 举例：
• 燃烧器输出功率 = 500 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.4 m (中间值)

包装说明 - 百得SPARK GAS35P

	包装长度(L)	1010	mm
	包装宽度(W)	490	mm
	包装高度(H)	480	mm
	包装重量	32	kg
