利雅路P450 T/G

技术参数 - 利雅路P450T/G

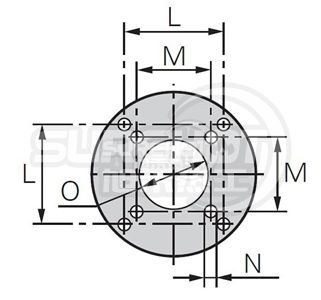

法兰尺寸 - 利雅路P450T/G

型号	利雅路P450T/G
L	310	mm
M	-	mm
NØ	M20	mm
O	340	mm

外形尺寸 - 利雅路P450T/G

型号	利雅路P450T/G
A	950	mm
B	508	mm
E	1070	mm
F-1(1)	476-606	mm
H	336	mm
I	525	mm
O-O(1)	1546-1676	mm

负荷图 - 利雅路P450T/G

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 利雅路P450T/G

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 利雅路P450T/G

	包装长度(L)	1780	mm
	包装宽度(W)	1085	mm
	包装高度(H)	990	mm
	包装重量	300	kg
