利雅路P140 T/G

技术参数 - 利雅路P140T/G TC

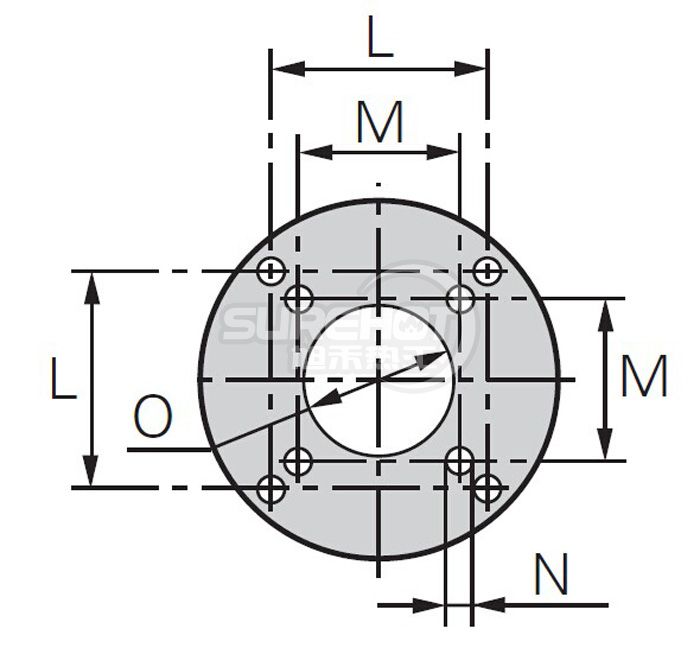

法兰尺寸 - 利雅路P140T/G TC

型号	利雅路P140T/G TC
L	260	mm
M	230	mm
NØ	M14	mm
O	225	mm

外形尺寸 - 利雅路P140T/G TC

型号	利雅路P140T/G TC
A	765	mm
B	365	mm
E	890	mm
F-1(1)	363-473	mm
H	222	mm
I	467	mm
O-O(1)	1250-1360	mm

负荷图 - 利雅路P140T/G TC

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 利雅路P140T/G TC

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 利雅路P140T/G TC

	包装长度(L)	1500	mm
	包装宽度(W)	930	mm
	包装高度(H)	905	mm
	包装重量	130	kg
