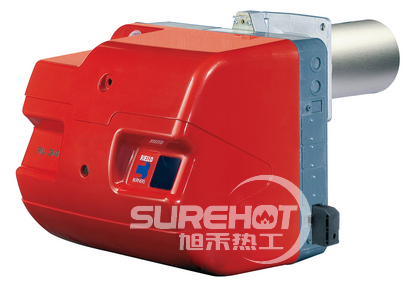

利雅路RL34/1

技术参数 - 利雅路RL34/1

较小功率输出	97	kW
较大功率输出	395	kW
较小燃油流量	8.3	KG/h
较大燃油流量	33.6	KG/h
20℃时燃料粘度	4÷6	mm2/s(cSt)
电机额定功率	0.3	kW
电源供应相数	1	N
电力供应频率	50	Hz
电力供应电流	AC
电力供应电压	220	V
重量	--	kg

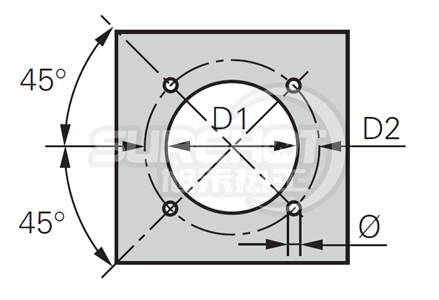

法兰尺寸 - 利雅路RL34/1

型号	利雅路RL34/1
D1	160	mm
D2	224	mm
Φ	M8	mm

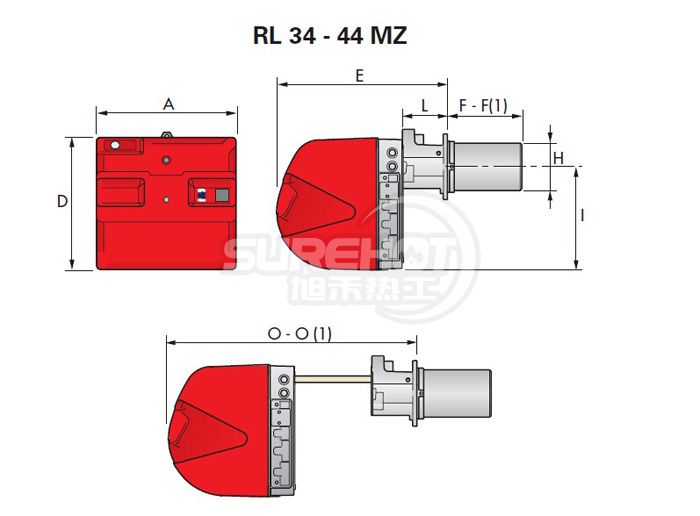

外形尺寸 - 利雅路RL34/1

型号	利雅路RL34/1
A	442	mm
D	442	mm
E	508	mm
F-F(1)	216-351	mm
H	140	mm
I	305	mm
L	138
O-O(1)	780-915	mm

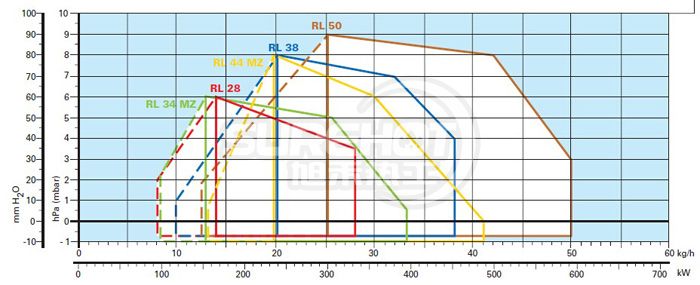

负荷图 - 利雅路RL34/1

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 利雅路RL34/1

4Gr54Sw5bC65a+4" src="http://www.surehot.com/uploadfile/2014/0606/20140606043657257.jpg" style="width: 700px; height: 308px" />

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 利雅路RL34/1

	包装长度(L)	1010	mm
	包装宽度(W)	520	mm
	包装高度(H)	510	mm
	包装重量	32	kg
