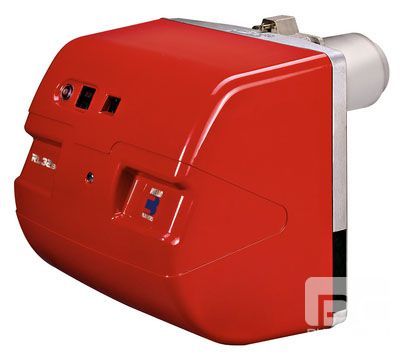

利雅路RL50/M

技术参数 - 利雅路RL50/M

较小功率输出	130	KW
较大功率输出	593	KW
较小燃油流量	11	KG/h
较大燃油流量	50	KG/h
20℃时燃料粘度	4÷6	mm2/s(cSt)
电机额定功率	0.65	KW
电源供应相数	3	N
电力供应频率	50	Hz
电力供应电流	AC
电力供应电压	380	V
重量	--	kg

法兰尺寸 - 利雅路RL 50/M

型号	利雅路RL50/M
D1	160	mm
D2	224	mm
Φ	M8	mm

外形尺寸 - 利雅路RL50/M

型号	利雅路RL50/M
A	476	mm
B	-	mm
C	-	mm
D	474	mm
E	468	mm
F-F(1)	241-351	mm
H	152	mm
I	352	mm
O-O(1)	672-807	mm

负荷图 - 利雅路RL50/M

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 利雅路RL50/M

4Gr54Sw5bC65a+4" src="http://www.surehot.com/uploadfile/2014/0606/20140606043657257.jpg" style="width: 700px; height: 308px" />

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 利雅路RL50/M

	包装长度(L)	1000	mm
	包装宽度(W)	540	mm
	包装高度(H)	550	mm
	包装重量	42	kg
