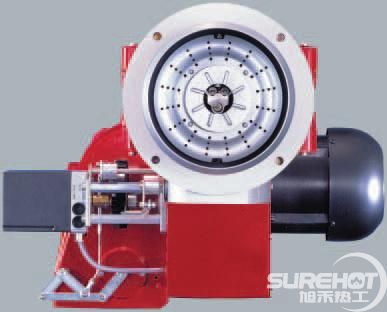

威索G11燃气燃烧器(weishaupt燃气燃烧器)

威索G11燃气燃烧器(weishaupt燃气燃烧器)

  • 品牌：威索(WEISHAUPT)
  • 燃料：燃气,天然气,液化气
  • 工作方式：
  • 功率KW：
  • 产品类型：威索天然气燃烧器
  • 品牌所属国:
优惠活动： 8 折 免费咨询：400 6789 872

为什么选择旭禾热工

  • 1

    电话购买

  • 2

    货到付款

  • 3

    正规代理

  • 4

    保证原装

  • 5

    电话购买

威索G11燃气燃烧器(weishaupt燃气燃烧器)产品介绍

  • 威索G11燃气燃烧器 大

利雅路40 FS20产品介绍


双燃料燃烧器同时提供使用燃气或燃油的可能性。燃料的切换由燃烧器控制部分自动完成，而无须对燃烧器进行人工改动。对于任何出于经济或安全因素考虑需要能够随时切换到另一种燃料的用户，此类燃烧器无疑是较佳的解决方案。

参数表

燃烧器型号 G11/1-D
燃烧头 UG3/1a-315-155
出力kW 900 - 4750





阀组配置表

G11/1-D燃气燃烧器

功率kW 球阀前燃气压力(mbar) 电磁阀前燃气压力(mbar)
阀组选择
40* 50* 65 80 100 125 150 40* 50* 65 80 100 125 150
蝶阀尺寸
65 65 65 80 100 100 100 65 65 65 80 100 100 100
天然气E, Hi = 37.26 MJ/mn3 (10.35 kWh/mn3)
3200 – 182 82 43 26 20 16 121 106 51 27 19 14 13
3400 – 204 91 47 29 21 17 136 119 57 30 20 16 14
3600 – 228 101 51 31 22 18 – 132 63 33 22 17 15
3800 – – 112 56 33 24 20 – – 69 36 24 18 16
4000 – – 123 61 36 26 21 – – 76 39 25 19 17
4400 – – 146 72 41 29 23 – – 90 46 29 21 19
4800 – – 172 84 47 32 25 – – 106 53 33 24 21
5100 – – 193 93 52 35 27 – – 118 59 36 26 22
天然气LL, Hi = 31.79 MJ/mn3 (8.83 kWh/mn3)
3200 – – 113 56 33 23 19 – – 70 36 23 17 15
3400 – – 127 63 36 25 20 – – 78 39 25 18 16
3600 – – 141 69 39 27 21 – – 87 43 27 19 17
3800 – – 156 76 42 29 23 – – 96 47 29 21 18
4000 – – 172 83 46 31 24 – – 105 52 31 22 19
4400 – – 205 98 53 35 27 – – 125 61 36 25 21
4800 – – – 114 61 39 30 – – – 71 41 28 24
5100 – – – 127 67 43 32 – – – 78 45 30 25
液化气B/P, Hi = 93.20 MJ/mn3 (25.89 kWh/mn3)
3200 151 81 40 24 17 14 12 54 48 25 16 12 11 10
3400 170 90 44 26 18 15 13 61 54 28 17 13 11 11
3600 189 100 48 28 19 16 14 67 59 31 19 14 12 11
3800 210 111 53 30 21 17 15 74 66 34 20 15 13 12
4000 232 122 58 32 22 18 15 82 72 37 22 16 14 13
4400 279 145 68 37 25 20 17 98 86 43 25 18 15 14
4800 – 171 79 43 28 22 19 115 101 50 29 20 17 15
5100 – 192 88 47 30 23 20 129 113 56 31 22 18 16
DN40 和DN50 的数值也同样适用于1- 1/2"和2"的阀门组

配件配置表

型号 G5 G7 G8 G9 G10 G11
燃烧器马达三相230/400V 型号 D90/90-2 D112/110-2/1 – – – –
燃烧器马达三相400V 型号 – – D112/140-2/1 D132/120-2a D132/120-2 D132/150-2
马达功率 kW 1,5 3 4,8 6,5 9,0 12
马达负载230/400V A 6,0/3,5 10,5/6 – – – –
马达负载400V A - - 9,5 13,5 18 23
马达保险丝 A 10 16 25(20) 35(25) 50(35) 63(35)
马达转速 1/min 2800 2900 2900 2900 2850 2850
点火变压器 型号 W-ZG02/2 W-ZG02/2 W-ZG02/2 W-ZG02/2 W-ZG02/2 W-ZG02/2
程控器 型号 LFL1.322 LFL1.322 LFL1.322 LFL1.322 LFL1.322 LFL1.322
伺服马达平滑两段式Z(运行时间8s) 型号 1055/80 1055/80 1055/80 – – –
伺服马达平滑两段火ZM(运行时间20s) 型号 SQM10.15562 SQM10.15562 SQM10.15562 SQM10.15562 SQM10.15562 SQM10.15562
伺服马达比例调节式(运行时间42s) 型号 SQM10.16562 SQM10.16562 SQM10.16562 SQM10.16562 SQM10.16562 SQM10.16562
重量(不带阀组) kg 55 76 85 130 131 157

尺寸图

型号 l1 l2 l3 l4 l5 l6 l7 l8 l9 l9 l10 l10 b1 b2 b3 b4
G5 868 200 200 208 42 108 238 8 421 451 110 120 468 278 310 312
G7 965 225 230 228 52 118 251 8 484 514 110 120 522 326 330 355
G8 965 225 230 228 52 118 251 8 484 514 110 120 522 326 370 355
G9 1158 300 233 248 62 128 391 8 – 523 – 120 560 357 425 490
G10 1158 300 233 248 62 128 391 8 – 523 – 120 560 357 425 490
G11 1198 300 271 288 82 148 391 8 – 563 – 120 564 357 454 490
型号 b5 b6 h1 h2 h3 h4 h5 d1 d2 d3 d4 d5 d6 d7 r1 r2
G5/1 465 200 494 373 220 195 162 260 195 DN50 200 M10 235 210 680 800
G5/2 465 200 494 373 220 195 162 260 195 DN50 215 M10 235 220 680 800
G7 485 229 560 415 245 195 182 330 235 DN65 250 M12 298 270 720 840
G8 485 229 560 415 245 195 182 330 235 DN65 265 M12 298 270 740 840
G9 515 229 675 482 260 200 212 380 300 DN80 325 M12 330 305 960 1065
G10 515 229 675 482 260 200 212 380 300 DN80 325 M12 330 305 960 1065
G11 515 229 675 482 260 200 272 450 340 DN100 380 M12 400 385 990 1065
