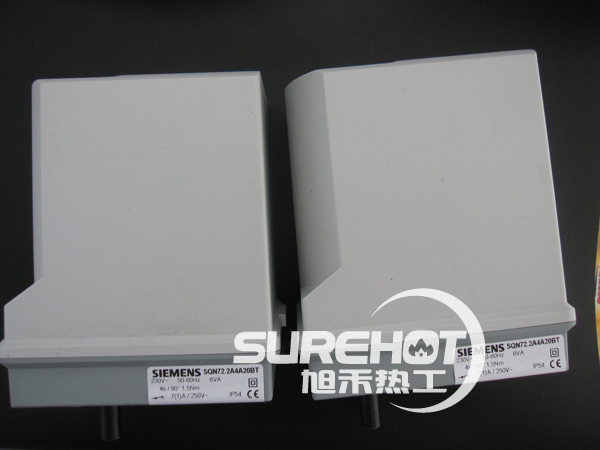

西门子SQN72.2A4A20BT

西门子SQN72.2A4A20BT

优惠活动： 8 折 免费咨询：400 6789 872

为什么选择旭禾热工

  • 1

    电话购买

  • 2

    货到付款

  • 3

    正规代理

  • 4

    保证原装

  • 5

    电话购买

西门子SQN72.2A4A20BT产品介绍

  • 72

产品说明 -- 西门子SQN72.2A4A20BT

电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。

  • 此系列较大扭距2.5 Nm

  • 运行时间：

    • SQN70... / SQN71... 4 ... 30 s

    • SQN74... / SQN75... 4 ... 60 s

  • 顺时针或逆时针旋转

    • 带有智能电子单元

    • 可选轴型号

  • 有两个限位和两个继电器; SQN70... / SQN71...的两个和SQN74... / SQN75...中的一个可以精确调节

  • SQN70... / SQN71... 可直接替代SQN30... / SQN31...

型号表 -- 西门子SQN72.2A4A20BT

SQN70...系列转向：逆时针
接线图 轴号 90º运行时间 常规扭距 僵持扭距 辅助开关数 盒子长度 220V-15%... 240V+10% 50...60Hz SQN7...可替代
No No s Nm Nm Pieces mm 型号 型号
4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A2700
6 0 4 1.5 0.7 2 80 SQN70.264A20 SQN30.102A2700
9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A2700
4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A3500
9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A3500
2 0 12 2.5 1.2 2 117 SQN70.424A20
5 0 12 2.5 1.2 2 117 SQN70.454A20
6 0 30 2.5 1.3 2 80 SQN70.664A20 SQN30.401A2700
6 3 30 2.5 1.3 2 80 SQN70.664A23 SQN30.402A2730
2 0 4 1.5 0.7 2 117 SQN70.224A20
系列转向：顺时针
接线图 轴号 90º运行时间 常规扭距 僵持扭距 辅助开关数 盒子长度 220V-15%... 240V+10% 50...60Hz SQN7...可替代
No No s Nm Nm Pieces mm 型号 型号
4 0 4 1.5 0.7 2 117 SQN71.244A20 SQN31.121A2700
4 3 4 1.5 0.7 2 117 SQN71.244A23 SQN31.121A2730
4 6 4 1.5 0.7 2 117 SQN71.244A26 SQN31.121A2760
6 0 4 1.5 0.7 2 80 SQN71.264A20 SQN31.101A2700
9 0 4 1.5 0.7 2 117 SQN71.294A20 SQN31.111A2700
9 6 4 1.5 0.7 2 117 SQN71.294A26 SQN31.111A2760
2 0 12 2.5 1.2 2 117 SQN71.424A20
5 0 12 2.5 1.2 2 117 SQN71.454A20 　
6 0 30 2.5 1.3 2 80 SQN71.664A20 SQN31.401A2700
6 6 30 2.5 1.3 2 80 SQN71.664A26 SQN31.401A2760
9 0 30 2.5 1.3 2 117 SQN71.694A20 SQN31.411A2700
9 3 30 2.5 1.3 2 117 SQN71.694A23 SQN31.411A2730
系列转向：顺时针
接线图 轴号 90º运行时间 常规扭距 僵持扭距 辅助开关数 盒子长度 220V-15%... 240V+10% 50...60Hz SQN7...可替代
No No s Nm Nm Pieces mm 型号 型号
2 1 4 1.5 0.7 2 115 SQN75.244A21
4 1 4 1.5 0.7 2 115 SQN75.244A21 　
9 1 4 1.5 0.7 2 115 SQN75.294A21
2 1 12 2.5 1.2 2 115 SQN75.424A21 　
4 1 12 2.5 1.2 2 115 SQN75.444A21
9 1 30 2.5 1.3 2 115 SQN75.694A21 　
6 1 60 2.5 1.3 2 115 SQN75.864A21
系列转向：逆时针
接线图 轴号 90º运行时间 常规扭距 僵持扭距 辅助开关数 盒子长度 220V-15%... 240V+10% 50...60Hz SQN7...可替代
No No s Nm Nm Pieces mm 型号 型号
2 1 4 1.5 0.7 2 115 SQN74.244A21
4 1 4 1.5 0.7 2 115 SQN74.244A21 　
9 1 4 1.5 0.7 2 115 SQN74.294A21
2 1 12 2.5 1.2 2 115 SQN74.424A21 　
4 1 12 2.5 1.2 2 115 SQN74.444A21
9 1 30 2.5 1.3 2 115 SQN74.694A21 　
6 1 60 2.5 1.3 2 115 SQN74.864A21

技术参数 -- 西门子SQN72.2A4A20BT

主要参数
主电压 AC220V -15%...AC240V +10%
主频率 50...60Hz ±6%
功率 6VA
保护 N to VDE0875
旋转角度 较大160°，比例范围0...130°
限位开关数 2
辅助开关数 SQN70...SQN71...=2
SQN74...SQN75...=4
轮盘颜色 号码
红 I
蓝 II
橙 III
黑 IV
可精确调节的开关
SQN70...SQN71... II 和 III
SQN74...SQN75... III
保护等级 IP40
重量 500g




环境条件
运输环境 IEC 60 721-3-2
内部条件 class 2K2
机械条件 class 2M2
温度范围 -50...+60ºC
湿度 <95%
运行环境 IEC 60 721-3-3
内部条件 class 3K5
机械条件 class 3M2
温度范围 -20...+60ºC
湿度 <95%
不得进水

参数说明 -- 西门子SQN72.2A4A20BT

暂无
